Technische specificatie (Foto's alleen ter referentie)

1. Enkelzijdig hydraulische afwikkelaar
Functie	De functie van deze unit is het demonteren van de gehele rol staalband en het aanleveren van de benodigde grondstoffen voor de vormmachine

Gewicht laden	Max. 8,0 ton/zijde
kegel hoofden	Enkele kegelkop

Conehead-structuurtype	combinatie van sliders, stevig en stabiel

Vouw type uit	Hydraulisch uitzetten

Materiaal kegelkoppen	Spindel: 42CrMo, smeden, algehele ontlaten;
	Boogplaat: 45 # algemene tempering
	Wigschuif: 45 # gehard staal
Type rem	Pneumatisch type

Materiaalblokkeringsapparaat	Handmatige modus

2 、 Knip- en stomplasmachine


Functie	Zijn functie is het knippen en uitlijnen van de kop en het uiteinde van twee verschillende strips, het afsnijden van onregelmatige delen en het aan elkaar lassen van twee strips zodat de lijn continu kan werken

Scherend type	Hydraulisch knippen, materiaal: Cr12MoV

Klemtype	Hydraulische klemming

Lassen soort	TIG automatisch lassen

3.2 、 Horizontale accu
3.2 、 Horizontale accu
Functie	Het wordt gebruikt voor het verzamelen van voldoende stalen strips om ervoor te zorgen dat de machine continu draait
Functie
Buiten maat	O.D. 5,0 m
Voedingsmotor	18,5 KW (AC-motor met variabele frequentie-snelheidsregeling)
Opslagmotor	22 KW (AC-motor met variabele frequentie-snelheidsregeling)
Snelheid van voeden	MAX200m/min
Opslagcapaciteit	500~1000m

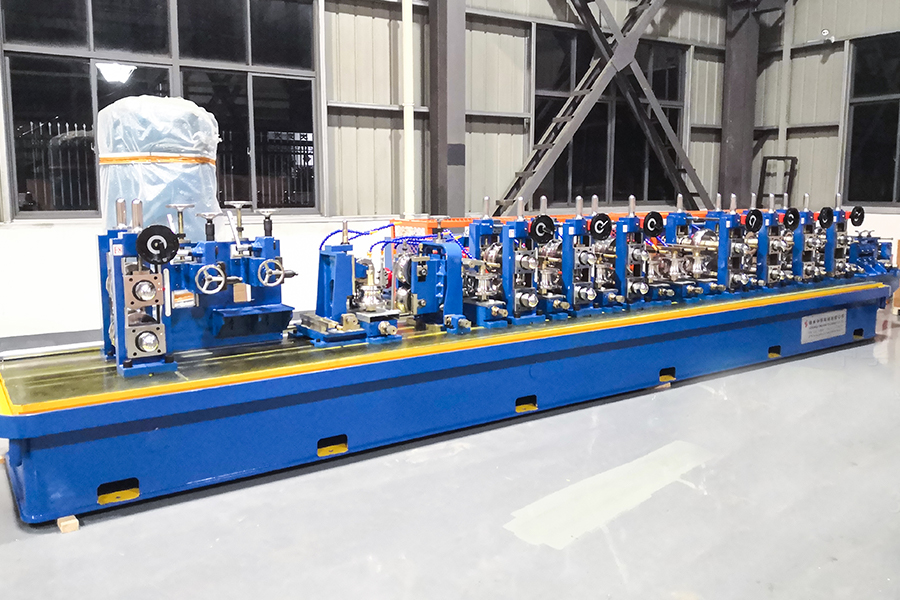

2. Het vormen en dimensioneren van de hoofdmachine (zeven vooraan en vijf achteraan, gesplitst bed) Hoofdmachine

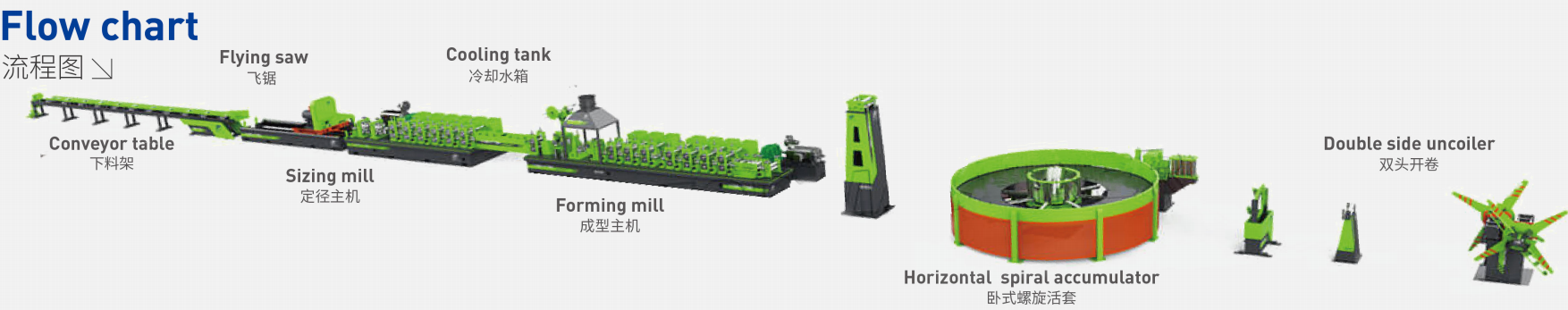

Eenheidsindeling:
	Vormen: 2 rollen nivellering →V → 7 rollen nivellering → V → 1 H → 1 V → 2 H → 2 V → 3H → 3V → 4 H → 4 V (A) → 4 V (B) → 4 V (C) → 5 H → 5 V → 6H → 6 V → 7 H → 7V

	Geleiding en 2 of 3 rollen Extruderen → Schraper → Polijsten → Waterkoeling

	Maatvoering: 1 V → 1 H → 2 V → 2 H → 3 V → 3 H → 4 V → 4 H → 5 V → 5 H → 6V → 6 H → snelheidsmeting → Rechttrekken 1 → Rechttrekken 2 → V

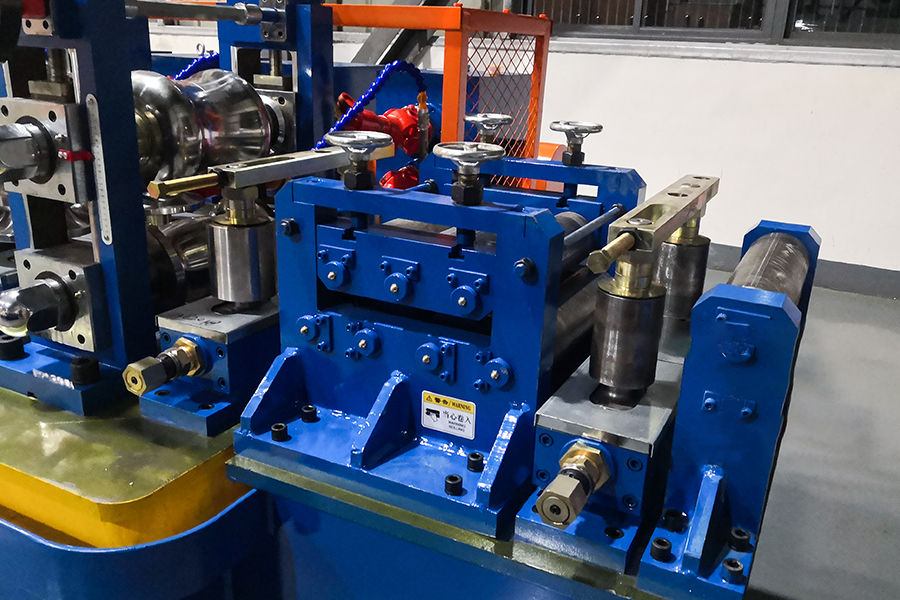

1 ） Nivelleringsapparaat
Functie
	Met een nivelleringsapparaat met 7 rollen om de vormmachine gestaag binnen te gaan
Structuur
	1 rol Anti-springen, 2 rollen Verticale geleiding, 7 rollen nivellering GCr15, hoogfrequente afschrikbehandeling van het oppervlak.

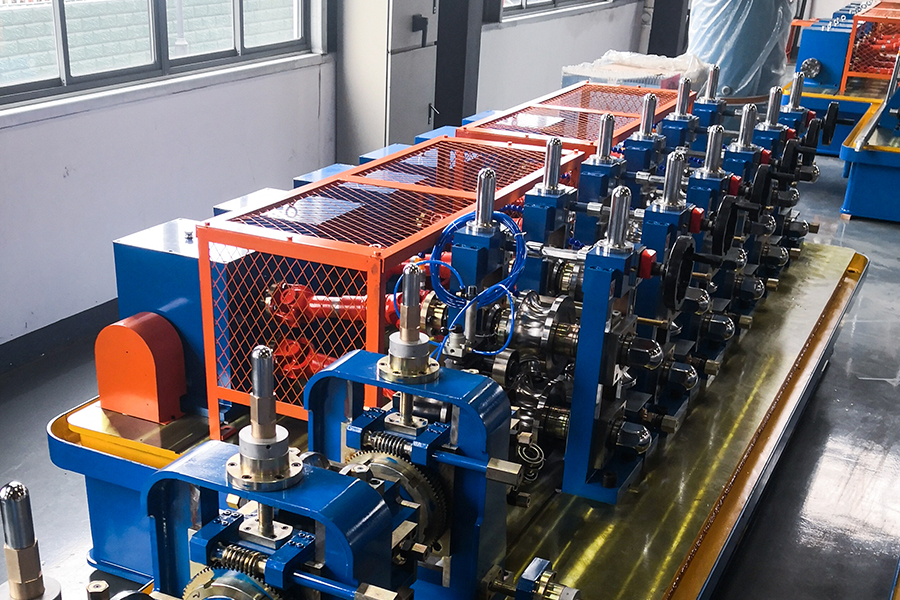

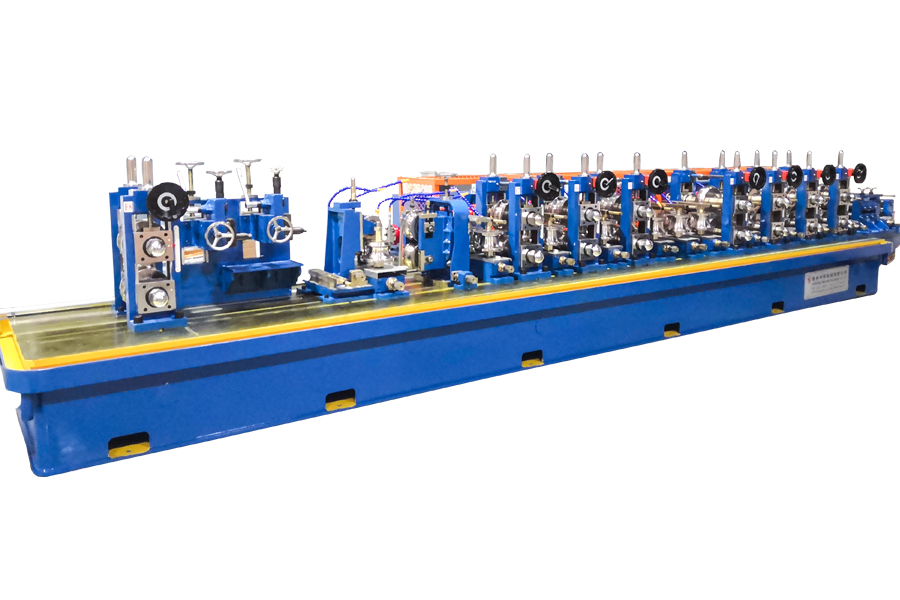

2 ） Vormmachine (split-type)

Functie	Het kan stalen strips geleidelijk in buisplano's persen door rollen te vormen en deze naar de lasmachine te sturen.

Vormend type	"W"-vorm, gattype met dubbele radius

Horizontale rolstandaards	7 standaards
Verticale rolstandaard	9 standaards
Horizontale rolstandaards

Hoeveelheid	7 sets
Structuur
Structuur	Portaalframe met dubbele kolom, waarbij het bedieningseindframe de zijrol kan vervangen
Materiaal van horizontale standaards	Precisiegietstalen onderdelen
Horizontale asdiameter	Φ80mm
Horizontaal schachtmateriaal	42CrMo, genormaliseerde HB260 ~ 290, oppervlakte-hoogfrequente uitdoving HRC50 ~ 55
Horizontaal schachtmateriaal	Tempereren Oppervlakte blussen

Verticale rolstandaard
Hoeveelheid	9 standaards
Structuur	Dubbele scharnierconstructie, verstevigd en vastgezet met trekplaten. De walserij is door middel van lagers op de rollenas gemonteerd, waardoor het wisselen van de rollen eenvoudig is.

Materiaal van verticale standaards	QT400 De schuifregelaar is van het sleuftype (hoge precisie, niet gemakkelijk beschadigd)
Verticale asdiameter	Φ50mm
Materiaal verticale schacht	40Cr, genormaliseerd HB260 ~ 290, oppervlakte-uitdoving met hoge frequentie HRC50 ~ 55
	Tempereren Oppervlakte blussen
Methode voor het aanpassen van de rol	Het midden en de positie van de twee rolassen worden aangepast door de schroefhuls aan te passen, en de stelmoer is een koperen moer; De hoogte van de verticale rol wordt nauwkeurig afgesteld door de moer aan te passen.

versnellingsbak
Hoeveelheid	7 sets
Materiaal doos	QT400
Transmissietype	Spiraalvormige kegeltandwieloverbrenging
Materiaal met spiraalvormig kegeltandwiel
Materiaal met spiraalvormig kegeltandwiel	20CrMnTi Smeden, behandeling voor het blussen van het tandoppervlak
Materiaal tandwielas	40Cr, genormaliseerd HB260 ~ 290, oppervlakte-uitdoving met hoge frequentie HRC50 ~ 55
Materiaal tandwielas	Tempereren Oppervlakte blussen

3) lassectie
① Begeleiden
Functie	Geleid de lasnaad, pas de las-V-hoek aan, zodat de lasnaad tijdens het lassen correct in de extrusierollaspositie kan worden geleid
Structuur	Type met 2 rollen, horizontaal en verticaal verstelbaar en kan onder een bepaalde hoek draaien. Horizontale en verticale aanpassingen worden gemaakt met behulp van schroefstangen, terwijl aanpassingen van de framerotatie worden gemaakt met behulp van wormwielen.
Structuur
materiaal van de schacht	40Cr, genormaliseerd HB260 ~ 290, oppervlakte-uitdoving met hoge frequentie HRC50 ~ 55
materiaal van de schacht	Tempereren Oppervlakte blussen
② Knijpinrichting (Twee of Drie rollen type SQ)
Functie	De lasnaad wordt gesloten
Structuur	Twee of drie rollen type SQ, dubbele draaiconstructie, versterkte bevestiging met trekplaat
materiaal van de schacht	40Cr, genormaliseerd HB260 ~ 290, oppervlakte-uitdoving met hoge frequentie HRC50 ~ 55
materiaal van de schacht	Tempereren Oppervlakte blussen
③ Schraper
Functie	Gebruik een schrapermes om de buitenste lasrups te verwijderen; de lasnaad zal glad en helder zijn.
Structuur	2 sets schrapers; De schraper kan omhoog, omlaag en horizontaal worden versteld en heeft een snelle heffunctie. Onder de meshouder is een pallet of rol voorzien.
④ Polijsten
Functie	Stabiliseren van stalen buizen en afvlakken van externe bramen en oneffenheden
materiaal van de schacht	40Cr, genormaliseerd HB260 ~ 290, oppervlakte-uitdoving met hoge frequentie HRC50 ~ 55Tempering Surface quenching
4) Koeltank
Functie	gebruik een watertankspuittype om ervoor te zorgen dat de blanco buis voldoende afkoelt.
Functie
Structuur	Gelaste structuur van het doostype, de bovenste waterleiding is in een spuitvorm gemaakt om de stalen buis te spuiten en te koelen.
Structuur

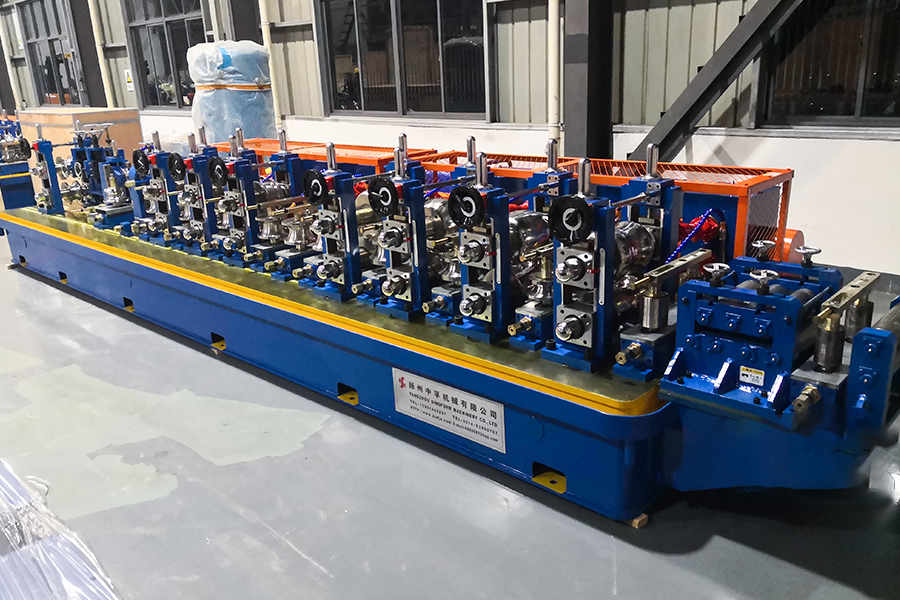

5) Maatmachine (6 horizontaal, 6 verticaal 2 sets Turkse richtmachines)
Functie
Functie	De functie van het vierkante duwapparaat met vier rollen is om de nauwkeurig gevormde stalen buis online te vervormen tot een vierkante buis op afstand en deze ruwweg recht te trekken om ideale geometrische afmetingen en vlakheid te bereiken.
① Horizontale standaard	6 sets, hetzelfde als het vormen van een machine
② Verticale rolstandaard	6 sets, hetzelfde als het vormen van een machine

3) Richtapparaat 2 sets Turkse hoofdrichters (zie de laatste Turkse hoofden hierboven)
Type richtapparaat
	Turks - koppen, 360° draaibaar
Structuur
	2/4 - rolframe, met rolrollen verdeeld over hetzelfde oppervlak, horizontaal en verticaal verstelbaar en in staat om onder een bepaalde hoek te draaien. Horizontale en verticale aanpassingen worden gemaakt met behulp van schroefstangen, terwijl aanpassingen van de framerotatie worden gemaakt met behulp van wormwielen.
Schachtdiameter	Φ40mm
Materiaal van de schacht	40Cr, genormaliseerd HB260 ~ 290, oppervlakte-uitdoving met hoge frequentie HRC50 ~ 55
	Tempereren Oppervlakte blussen

6) Hoofdaangedreven apparaat
Oprijlaan
Oprijlaan	Motor → Reductie → Versnellingsbak → Universele assen → Horizontale assen
Hoofdmotormodel, vermogen	132 kW Lage snelheid DC-motor ，2 sets ；
Reductiemiddel	ZLY250 2 sets ；
Versnellingsbak	Deel uitmakend ： 7 sets ； Maatvoering deel ： 6 sets

	Transmissiekast met spiraalvormige paraplu, met hoog draagvermogen, hoge transmissie-efficiëntie en lange levensduur.
	Materiaal spiraalvormig paraplu-uitrusting: 20CrMnTi, tempereeroppervlak doven. Diepte van de gecarbureerde laag 1,1 ~ 1,5 mm, oppervlakte hardheid HRC55 ~ 60.

5 、 Rol
Rol	Materiaal: Cr12, hardheid warmtebehandeling: HRC58-62. Spiebaandraadsnijden en CNC-bewerking zorgen voor nauwkeurigheid van de gatvorm en polijsten van het werkoppervlak.
extruderen rol	Materiaal ： H13 ， Warmtebehandelingshardheid: HRC50-53. Spiebaandraadsnijden, profiel-CNC-draaibank en polijsten van werkoppervlakken.
Roler pad	Materiaal ： 45# staal.

6.1 、 Hete zaag Klanten kunnen kiezen voor 6.1 of 6.2
Structuur	PLC, gewoon zaagblad zagen
(1) Maximale snijdiameter	Φ76mm (60*60)
(2) maximale snijdikte	Δ3,5 mm
(3) snijlengte en precisie	L=3~8m, ≤±3 mm
(4) schijftype	Pneumatisch heffen en neerlaten van de zaag (zaagkop vergroot en versterkt)
(5) grootte van het zaagblad	Φ700 mm × Φ80 mm × 4,0/5,0 mm
(6) aandrijfmotor	30 kW wisselstroommotor
(7) snijmotor	37 kW wisselstroommotor
(8) Klem	Luchtklem

6.2 、 Koud zagen
Structuur	Motion controller-bediening, HSS-snelstaal / TCTAlloy-zaagblad zagen
（ 1 ）、 Maximale snijdiameter	Φ76mm
（ 2 ）、 maximale snijdikte	Δ3,5 mm
（ 3 ）、 snijlengte en precisie	L=4~8m, ≤±2 mm
（ 4 ）、 soort aandrijving	Servomotor/kogelomloopspindel/lineaire geleiding
（ 5 ）、 maat zaagblad	Φ450 mm-HSS snelstaal
（ 6 ）、 aandrijfmotor	Yaskawa-servomotor van 15 kW
（ 7 ）、 snijmotor	Wisselstroommotor van 18,5 kW
（ 8 ） Voedingsmotor	Yaskawa-servomotor van 2,9 kW
（ 9 ）、 snelheid van snijden	20-70 m/min

7 、 transporttafel
Functie
Functie	De functie is om de scheiding van stalen buizen die op vaste lengtes zijn gesneden te versnellen en deze naar de verpakkingsruimte te transporteren
Transmissiemotor	3 kW
Transmissiemotor	AC-motor met variabele frequentie-snelheidsregeling
Hoeveelheid of feeding rollers	12 sets
Lengte	12 M

8,300 kW hoogfrequent lasapparaat
Introductie	De gehele apparatuur wordt bestuurd door een PLC-systeem om uitgebreide, onderling verbonden besturings- en foutdiagnosefuncties te bereiken, en de bedrijfsstatus van de apparatuur wordt bewaakt via een LCD-scherm

Samenstelling	GELIJKRICHTERKAST
	OMVORMERKAST
	KOELAPPARAAT
	OPERATIETAFEL
	TRANSFORMATOR
	DC-SNELHEIDSREGELAAR

9 、 Zinkspuitmachine (klantoptie)
Overzicht	De boog brandt aan beide uiteinden van de draad als warmtebron, waardoor de draad smelt. Tegelijkertijd vernevelt perslucht de gesmolten draad tot gasdruppels, die vervolgens met hoge snelheid op het oppervlak van het voorbehandelde werkstuk worden gespoten. Vorm een volledige coating.

Machinemodel	Productiebereik	Wanddiktebereik	Freessnelheid	Hoogfrequent vermogen
HG76	Φ25~Φ90mm	δ1,5~4,0 mm	20~90	300 kW
HG76	□20×20~70×70	□δ≤3,5 mm	20~90	300 kW

Artikel	Parameter	Opmerkingen
Voedingsrichting	Ingang links of rechts (afhankelijk van de indeling van het werkplaatsproces van de klant)	Geconfronteerd met de apparatuur, de richting waarin de grondstoffen binnenkomen

Totaal vermogen van apparatuur	Ongeveer 720 kW (hoofdmachine 264 kW hoge frequentie 300 kW hulpmachine 150 kW)

Voedingsspanning standaard	380V/50HZ; Driefasig vierdraadssysteem	Laagspanningsverdeelkast, kabels, zelf aan te leveren

Uitrustingsruimte bedekt	L55-65M×B 4,5M	Volgens de uitrustingsindeling

Het gebied van hoogfrequent lasmachines is gedekt	L6M×B 3M×H 2,8M

Watervoorziening (gerecycled)	Eén koelbad: 30m³; Eén set hogedrukpompen. Als alternatief kan de leverancier de koper voorzien van fabriekstekeningen en op basis van de tekeningen een vaarweginrichtingsplan maken.	De klant zorgt zelf voor een waterzwembad, waterpomp, leidingsysteem en koeltoren

Luchttoevoer	Luchtcompressor: één set 1,6 m³ voor gewone stalen buizen; als gegalvaniseerde buizen 3,5 m³ nodig hebben	De klant zorgt zelf voor een luchtcompressor, luchtopslagtank en pijpleiding

Hijsapparatuur	Vliegtuigkraan 5 ~ 10 ton: twee sets	De klant zorgt zelf
Normale verbruiksartikelen	(1) Schrapermessen
	(2) Zaagblad
	(3) Ferriet
	(4) Inductiespoel (koperen buis, geïsoleerde buis)
