Technische specificatie (Foto's alleen ter referentie)

1. Dubbelzijdige hydraulische afwikkelaar
Functie	De functie van deze unit is het demonteren van de gehele rol staalband en het aanleveren van de benodigde grondstoffen voor de vormmachine

Gewicht laden	Max. 3,5 ton /
kegel hoofden	Dubbele kegelkop, automatische rotatie van de hydraulische motor, afstandsbediening en materiaalvervanging

Conehead-structuurtype	combinatie van sliders, stevig en stabiel

Vouw type uit	Hydraulisch uitzetten

Materiaal kegelkoppen	Spindel: 42CrMo, smeden, algehele ontlaten;
	Boogplaat: 45 # algemene tempering
	Wigschuif: 45 # gehard staal
Type rem	Pneumatisch type

Materiaalblokkeringsapparaat	Handmatige modus

2 、 Knip- en stomplasmachine


Functie	Zijn functie is het knippen en uitlijnen van de kop en het uiteinde van twee verschillende strips, het afsnijden van onregelmatige delen en het aan elkaar lassen van twee strips zodat de lijn continu kan werken

Scherend type	Pneumatisch knippen, materiaal: Cr12MoV

Klemtype	Pneumatische klemming

Lassen soort	TIG automatisch lassen

3.1 、 Verticaal type accumulator (het breedtebereik kan elektrisch worden aangepast met een ketting)
Functie	Het wordt gebruikt voor het verzamelen van voldoende stalen strips om ervoor te zorgen dat de machine continu draait

Buiten maat	Lengte 6,0 m

Voedingsmotor	7,5 kW (AC-motor met variabele frequentiesnelheidsregeling)
Snelheid van voeden	MAX 200m/min
Opslagcapaciteit	150~300m

3.2 、 Horizontale accu (3.1 en 3.2 te selecteren door de klant)

Functie	Het wordt gebruikt voor het verzamelen van voldoende stalen strips om ervoor te zorgen dat de machine continu draait
Functie
Buiten maat	O.D. 4,2 m
Voedingsmotor	11 KW (AC-motor met variabele frequentie-snelheidsregeling)
Opslagmotor	15 KW (AC-motor met variabele frequentie-snelheidsregeling)
Snelheid van voeden	MAX200m/min

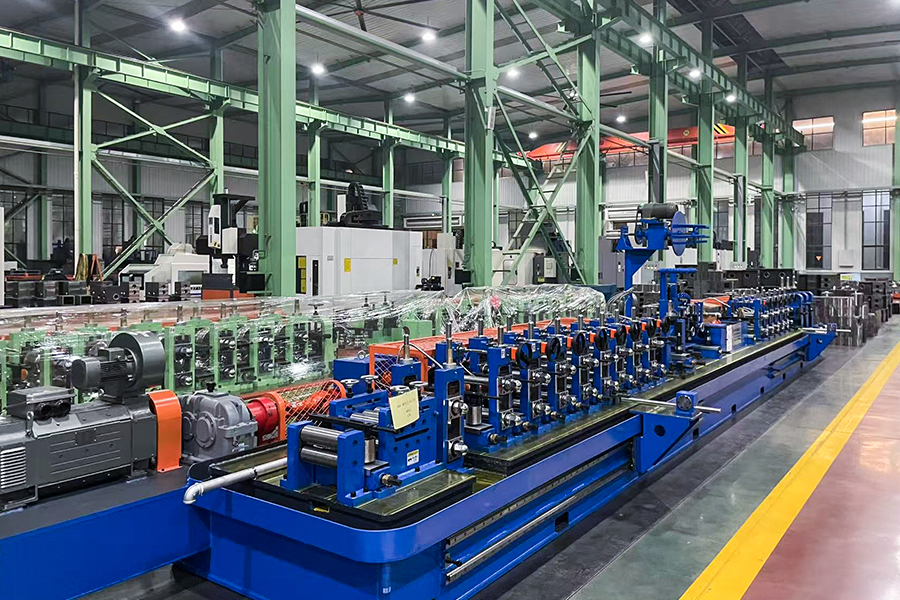

2. Hoofdmachine voor het vormen en dimensioneren (zeven voor en vijf achter 4 Turkse kopduwvierkanten, gesplitst bedlichaam) Hoofdmachine

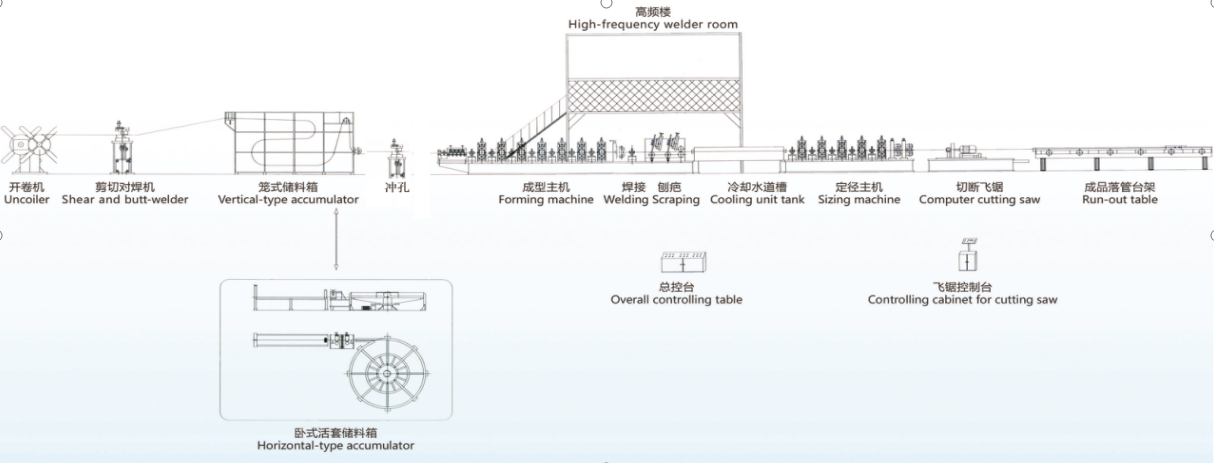

Eenheidsindeling:
	Vormen: 2 rollen nivelleren →V → 7 rollen nivelleren → V → 1 H → 1 V → 2 H → 2 V → 3H → 3V → 4 H → 4 V → 5 H → 5 V → 6H → 6 V → 7 H → 7V

	Geleiding en 2 of 3 rollen Extruderen → Schraper → Polijsten → Waterkoeling

	Maatvoering: 1 V → 1 H → 2 V → 2 H → 3 V → 3 H → 4 V → 4 H → 5 V → 5 H → 6V → 6 H → snelheidsmeting → Rechttrekken 1 → Rechttrekken 2 → V
1 ） Toevoer- en nivelleringsapparaat
Functie
	met 7 rollen nivelleringsapparaat om de vormmachine gestaag binnen te gaan
Structuur
	1rol Anti-springen, 2 rollen Verticale geleiding, 7 rollen nivellering

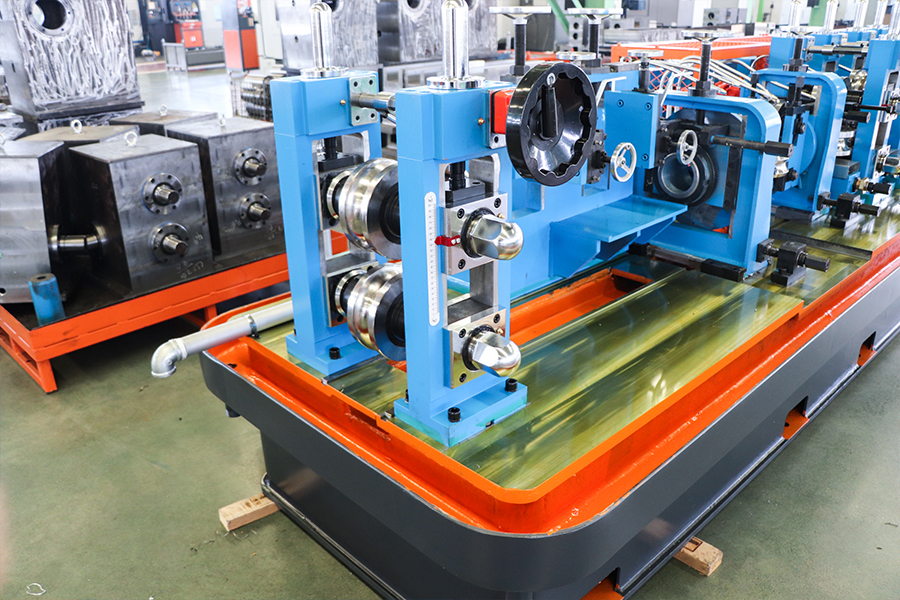

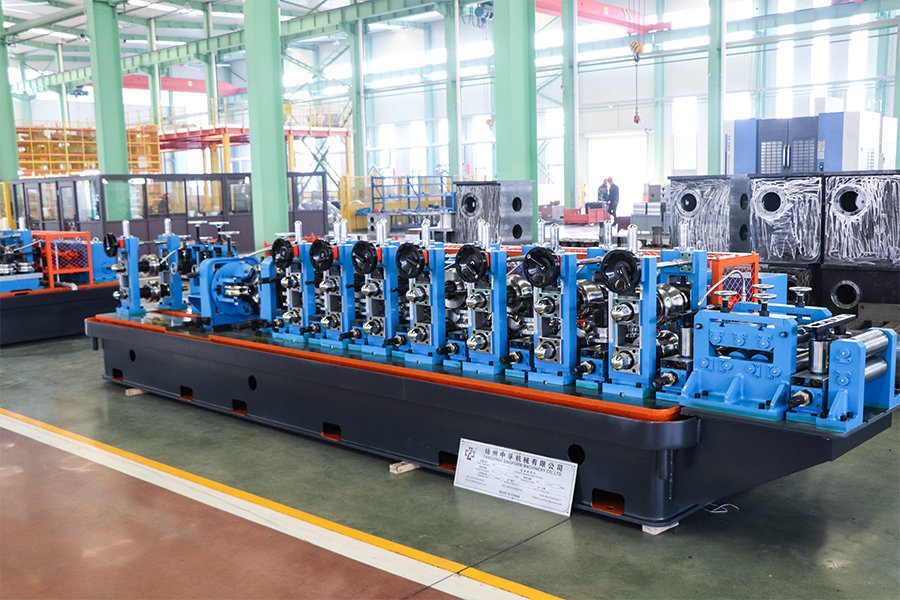

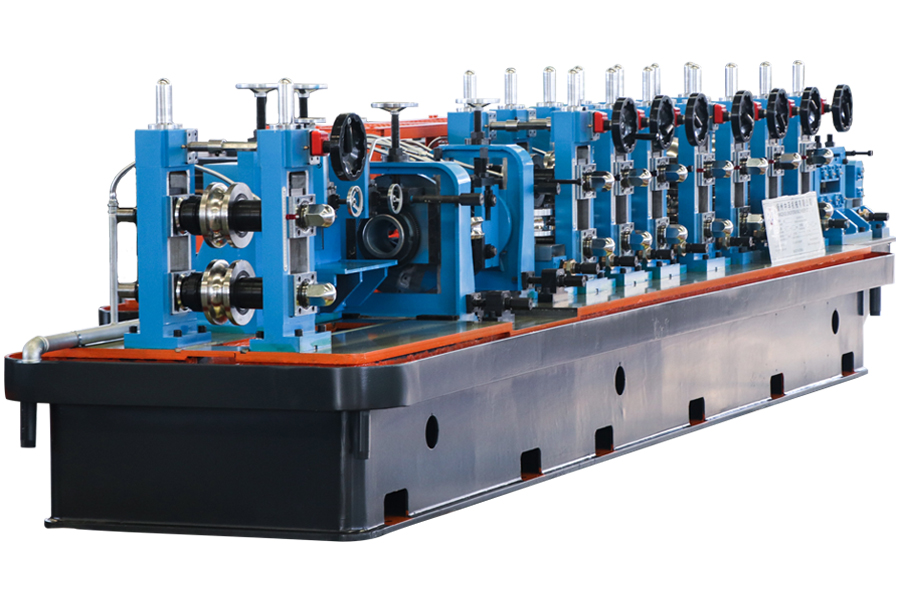

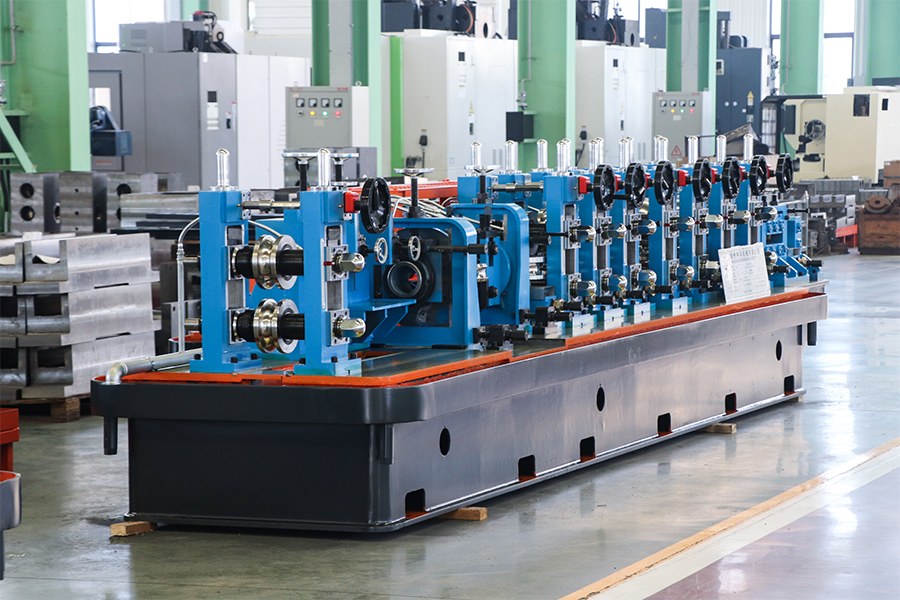

2 ） Vormmachine (split-type)

Functie	Het kan staalstrips geleidelijk in buisplano's persen door rollen te vormen en naar de lasmachine te sturen,

Vormend type	W-vorm gemaakt, gattype met dubbele radius

Horizontale rolstandaards	7standen
Verticale rolstandaard	7standen
Horizontale rolstandaards

Hoeveelheid	7 instellens
Structuur
Structuur	Portaalframe met dubbele kolom, waarbij het bedieningseindframe de zijrol kan vervangen
Materiaal van horizontale standaards	Precisie gegoten stalen onderdelen
Horizontale asdiameter	Φ60mm
Horizontaal schachtmateriaal	42CrMo, genormaliseerde HB260 ~ 290, oppervlakte-hoogfrequente uitdoving HRC50 ~ 55
Horizontaal schachtmateriaal	Tempereren Oppervlakte blussen
Opties: Het apparaat met horizontale rolstandaards maakt gebruik van een synchrone aanpassing van het wormwiel en een liniaal, die de hoogte van de schuifregelaar op de platte rol nauwkeurig en synchroon kan aanpassen, waardoor het gemakkelijker en nauwkeuriger wordt om verschillende maten te wijzigen. (meerprijs)

Verticale rolstandaard
Hoeveelheid	7standen
Structuur	Dubbele scharnierconstructie, verstevigd en vastgezet met trekplaten; De walserij is door middel van lagers op de rollenas gemonteerd, waardoor het wisselen van de rollen eenvoudig is.

Materiaal van verticale standaards	QT400 De schuifregelaar is van het sleuftype (hoge precisie, niet gemakkelijk beschadigd)
Verticale asdiameter	Φ40mm
Materiaal verticale schacht	40Cr, genormaliseerd HB260 ~ 290, oppervlakte-uitdoving met hoge frequentie HRC50 ~ 55
	Tempereren Oppervlakte blussen
Methode voor het aanpassen van de rol	Het midden en de positie van de twee rolassen worden aangepast door de schroefhuls aan te passen, en de stelmoer is een koperen moer; De hoogte van de verticale rol wordt nauwkeurig afgesteld door de moer aan te passen.

versnellingsbak
Hoeveelheid	7 sets
Materiaal doos	QT400
Transmissietype	Spiraalvormige kegeltandwieloverbrenging
Materiaal met spiraalvormig kegeltandwiel
Materiaal met spiraalvormig kegeltandwiel	20CrMnTi Smeden, behandeling voor het blussen van het tandoppervlak
Materiaal tandwielas	40Cr, genormaliseerd HB260 ~ 290, oppervlakte-uitdoving met hoge frequentie HRC50 ~ 55
Materiaal tandwielas	Tempereren Oppervlakte blussen

3) lassectie
① Begeleiden
Functie	De functie van deze eenheid is om de blanco buis naar het extrusieapparaat over te brengen
Structuur	Type met 2 rollen, horizontaal en verticaal verstelbaar en kan onder een bepaalde hoek draaien. Horizontale en verticale aanpassingen worden gemaakt met behulp van schroefstangen, terwijl aanpassingen van de framerotatie worden gemaakt met behulp van wormwielen.
Structuur
materiaal van de schacht	40Cr, genormaliseerd HB260 ~ 290, oppervlakte-uitdoving met hoge frequentie HRC50 ~ 55
materiaal van de schacht	Tempereren Oppervlakte blussen
② Knijpinrichting (Twee of Drie rollen type SQ)
Functie	de lasnaad wordt gesloten
Structuur	Twee of drie rollen type SQ, dubbele draaiconstructie, versterkte bevestiging met trekplaat
materiaal van de schacht	40Cr, genormaliseerd HB260 ~ 290, oppervlakte-uitdoving met hoge frequentie HRC50 ~ 55
materiaal van de schacht	Tempereren Oppervlakte blussen
③ Schraper
Functie	gebruik een schrapermes om de buitenste lasrups te verwijderen, de lasnaad zal glad en helder worden.
Structuur	2 sets schrapers; De schraper kan omhoog, omlaag en horizontaal worden versteld en heeft een snelle heffunctie. Onder de meshouder is een pallet of rol voorzien;
④ Polijsten
Functie	Stabiliseren van stalen buizen en afvlakken van externe bramen en oneffenheden
materiaal van de schacht	40Cr, genormaliseerd HB260 ~ 290, oppervlakte-uitdoving met hoge frequentie HRC50 ~ 55Tempering Surface quenching
4) Koeltank
Functie	gebruik het spuittype van de watertank om ervoor te zorgen dat de lege buis voldoende afkoelt.
Functie
Structuur	Gelaste structuur van het doostype, de bovenste waterleiding is in een spuitvorm gemaakt om de stalen buis te spuiten en te koelen.
Structuur

5) Maatmachine (6 horizontale standaards 6 verticale standaards 2 richtapparaten)
Functie
Functie	De functie van het vierkante duwapparaat met vier rollen is om de nauwkeurig gevormde stalen buis online te vervormen tot een vierkante buis op afstand en deze ruwweg recht te trekken om ideale geometrische afmetingen en vlakheid te bereiken.
① Horizontale standaard	6 sets, hetzelfde als het vormen van een machine
② Verticale rolstandaard	6 sets, hetzelfde als vormmachine

3) Richtapparaat 2 sets Turkse hoofdrichters 2 sets verticale rollen (zie de laatste Turkse - koppen hierboven)
Type ontkrulapparaat
	Turks - koppen, 360° draaibaar
Structuur
	2/4 - rolframe, met rolrollen verdeeld over hetzelfde oppervlak, horizontaal en verticaal verstelbaar en in staat om onder een bepaalde hoek te draaien. Horizontale en verticale aanpassingen worden gemaakt met behulp van schroefstangen, terwijl aanpassingen van de framerotatie worden gemaakt met behulp van wormwielen.
Schachtdiameter	Φ30mm
Materiaal van de schacht	40Cr, genormaliseerd HB260 ~ 290, oppervlakte-uitdoving met hoge frequentie HRC50 ~ 55
	Tempereren Oppervlakte blussen

6) Hoofdaangedreven apparaat
Oprijlaan
Oprijlaan	Motor → Reductie → Versnellingsbak → Universele assen → Horizontale assen
Hoofdmotormodel, vermogen	160 kW gelijkstroommotor ， 1 set ；
Reductiemiddel	ZLY224 ，1 set ；
Versnellingsbak	Deel uitmakend ： 7 sets ； Maatvoering deel ： 6 sets

	Transmissiekast met spiraalvormige paraplu, met hoog draagvermogen, hoge transmissie-efficiëntie en lange levensduur.
	Materiaal spiraalvormig paraplu-uitrusting: 20CrMnTi, tempereren oppervlak blussen. Diepte van gecarbureerde laag 1,1 ~ 1,5 mm, oppervlakte hardheid HRC55 ~ 60.

5 、 Rol
Rol	Materiaal ： Cr12mov ， Warmtebehandelingshardheid: HRC58 - 62. Spiebaandraadsnijden en CNC-bewerking zorgen voor nauwkeurigheid van de gatvorm en polijsten van het werkoppervlak.
extruderen rol	Materiaal ： H13 ， Warmtebehandelingshardheid: HRC50 - 53. Draadsnijden van spiebanen, profiel-CNC-draaibank, polijsten van werkoppervlakken.
Roler pad	Materiaal ： 45# staal.

6.1 、 Hete zaag Klanten kunnen kiezen voor 6.1 of 6.2
Structuur	PLC, gewoon zaagblad zagen
(1) Maximale snijdiameter	Φ63,5 mm
(2) maximale snijdikte	δ2,5 mm
(3) snijlengte en precisie	L=3~8m, ≤±3 mm
(4) schijftype	Pneumatisch heffen en neerlaten van de zaag (zaagkop vergroot en versterkt)
(5) maat van het zaagblad	Φ500 mm × Φ65 mm × 2,5/3,0 mm
(6) aandrijfmotor	Wisselstroommotor van 15 kW
(7) snijmotor	Wisselstroommotor van 15 kW
(8) Klem	Luchtklem

6.2 、 Koud zagen Klanten kunnen kiezen voor 6.1 of 6.2
Structuur	Servogestuurd snijden
（ 1 ）、 Maximale snijdiameter	Φ63,5 mm
（ 2 ）、 maximale snijdikte	Δ2,5 mm
（ 3 ）、 snijlengte en precisie	L=4~8m, ≤±2 mm
（ 4 ）、 soort aandrijving	Servomotor/kogelomloopspindel/lineaire geleiding
（ 5 ）、 maat zaagblad	Φ400 mm-HSS snelstaal
（ 6 ）、 aandrijfmotor	Yaskawa-servomotor van 11 kW
（ 7 ）、 snijmotor	Wisselstroommotor van 11 kW
（ 8 ） Voedingsmotor	Yaskawa-servomotor van 1,8 kW
（ 9 ）、 snelheid van snijden	20-120 m/min

7 、 Uitloop tafel
Functie
Functie	De functie is om de scheiding van stalen buizen die op vaste lengtes zijn gesneden te versnellen en deze naar de verpakkingsruimte te transporteren
Transmissiemotor	2,2 kW
Transmissiemotor	AC-motor met variabele frequentie-snelheidsregeling
Hoeveelheid of feeding rollers	9 sets
Lengte	9 M

8,200 kW hoogfrequent lasapparaat
Introductie	De gehele apparatuur wordt bestuurd door een PLC-systeem om uitgebreide, onderling verbonden besturings- en foutdiagnosefuncties te bereiken, en de bedrijfsstatus van de apparatuur wordt bewaakt via een LCD-scherm

Samenstelling	GELIJKRICHTERKAST
	OMVORMERKAST
	KOELAPPARAAT
	OPERATIETAFEL
	TRANSFORMATOR
	DC-SNELHEIDSREGELAAR

9 、 Zinkspuitmachine (klantoptie)
Overzicht	De boog brandt aan beide uiteinden van de draad als warmtebron, waardoor de draad smelt. Tegelijkertijd vernevelt perslucht de gesmolten draad tot gasdruppels, die vervolgens met hoge snelheid op het oppervlak van het voorbehandelde werkstuk worden gespoten. Vorm een volledige coating.

Machinemodel	Productiebereik	Wanddiktebereik	Freessnelheid	Hoogfrequent vermogen
HG50	Φ19~Φ63,5 mm	δ0,8~2,5 mm	20~100	200 kW
HG50	□15×15~50×50	□δ≤2,0 mm	20~100	200 kW

Artikel	Parameter	Opmerkingen
Voedingsrichting	Ingang links of rechts (afhankelijk van de indeling van het werkplaatsproces van de klant)	Geconfronteerd met de apparatuur, de richting waarin de grondstof binnenkomt

Totaal vermogen van apparatuur	Ongeveer 440 kW (hoofdmachine 160 kW hoogfrequente 200 kW hulpmachine 80 kW)

Voedingsspanning standaard	380V/50HZ; Driefasig vierdraadssysteem	Laagspanningsverdeelkast, kabels, zelf aan te leveren

Uitrustingsruimte bedekt	L40-45M×B 4,5M	Volgens de uitrustingsindeling

Het gebied van hoogfrequent lasmachines is gedekt	L6M×B 3M×H 2,8M

Watervoorziening (gerecycled)	Eén koelbad: 30m³; Eén set hogedrukpompen. Als alternatief kan de leverancier de koper voorzien van fabriekstekeningen en op basis van de tekeningen een vaarweginrichtingsplan maken.	De klant zorgt zelf voor een waterzwembad, waterpomp, leidingsysteem en koeltoren

Luchttoevoer	Luchtcompressor: één set 1,6 m³ voor gewone stalen buizen; als gegalvaniseerde buizen 3,5 m³ nodig hebben	De klant zorgt zelf voor een luchtcompressor, luchtopslagtank en pijpleiding

Hijsapparatuur	Vliegtuigkraan 5 ~ 10 ton: twee sets	De klant zorgt zelf
Normale verbruiksartikelen	(1) Schrapermessen
	(2) Zaagblad
	(3) Ferriet
	(4) Inductiespoel (koperen buis, geïsoleerde buis)

HG50 ERW-buismolenlijn

Neem contact met ons op

Neem contact met ons op voor meer informatie

Snelle link

Neem contact met ons op

Vind ons

Geef feedback

HG50 ERW-buismolenlijn

Neem contact met ons op

Neem contact met ons op voor meer informatie

Gerelateerde producten

Binnengelaste naadschraper

Koudgevormde staalproductielijn

HG76 ERW Buizenmolenlijn

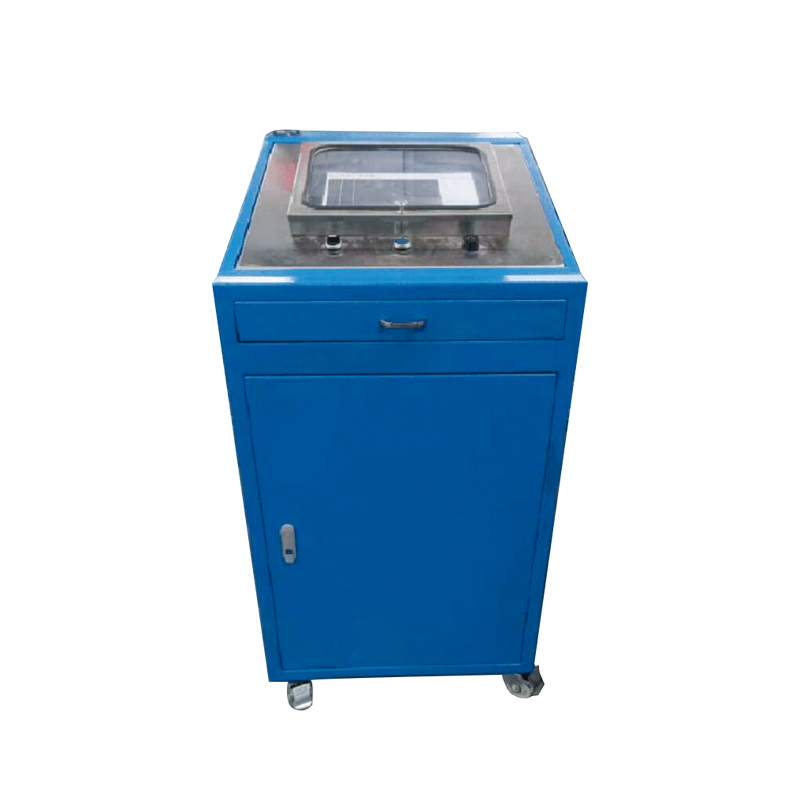

Wervelstroom testen
